| الـ MOQ: | 1 |
| السعر: | negotiable |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

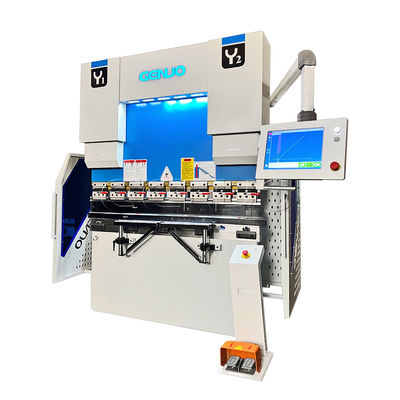

عالية الدقة 4 + 1 محور الهيدروليكية المزامنة لإنحناء آلة 3200mm CNC الفرامل الصحيحة
→ المنتج الأولمقدمة:
يعتمد فرامل الجينيوس برو HSC على التصميم المعتمد لسلسلة جينيوس.محور Y1 و Y2 هي ردود الفعل في الوقت الحقيقي من خلال صمامات servo النسبية المتقدمة ومصممين خطية، مما يضمن دقة عالية في الانحناء والاستقرار. يمكن أن يحقق نظام المقياس الخلفي عالي الدقة مع ضربة كبيرة و 4 محاور أبعاد زوايا وانحناء مرنة.الآلة تحسب الضغط تلقائيًا، والبرز، وتكشف الأبعاد على أساس طول وسماكة قطعة العمل. في حين استمرار الأداء الممتاز من السابقة، وهي مجهزة مع وحدة تحكم CNC أقوى.يمكن لوظيفة برمجة الرسومات الثنائية الأبعاد المتقدمة والحساب التلقائي وإظهار الخطوات جنبا إلى جنب مع مقياس الخلف متعدد المحاور المحسن أن يتعامل مع ثني قطعة العمل الأكثر تعقيدًا وعدم انتظام.الآلات ذات التكوين العالي تجعل تشغيل الآلات أبسط وأكثر كفاءةهذه آلة ثني لـ (سي إن سي) تجمع بين الدقة والذكاء العالي 40 طن ~ 500 طن و 4 ~ 20 قدم اختياري
→ المنتجالسمة:
1تكنولوجيا التحكم المبتكرة والمتكاملة بمضخة الخدمة;
2نظام هيدروليكي متكامل و خزان من الفولاذ المقاوم للصدأ ;
3.الحد بشكل ملحوظ من الزحام الزائد وتحسين سرعة التشغيل;
4.الحد الأدنى من النفط والطاقة، التحكم الدقيق والتشغيل;
5.تكنولوجيا الحركة المتقدمة والتشغيل الهادئ;
6.ميزات وخيارات مرنة;
7.يمكنه توفير أكثر من 50% من الطاقة.
→ آلةالتطبيق:
الفرامل الهيدروليكية CNC - هي آلة تشكيل صفيحة معدنية مصممة لمعالجة صفيحة معدنية بالتلويح البارد ، تستخدم على نطاق واسع في صناعة السيارات والطائرات والصناعة الخفيفة وبناء السفن ،حاوية، المصعد، المركبات السكك الحديدية وغيرها من الصناعات من صناعة طلاء الصفيحة.مع تقنيات الحركة المتقدمة والهدوء المثير للإعجاب مع الميزات والخيارات الأكثر مرونة، الجنيس برو هو واحد من الخيارات في إنشاء أجزاء معقدة.
→ تكوين المنتج:
|
المعدات القياسية:
|
الخصائص:
◇سيبيلك سيب توش 15، إيسا 875W، ديلم DA-69T
|
→ الآلة:
|
ديلم DA-66T
برنامج 3D و 2D الرسومات لمسة الشاشة مع 17 بوصة عالية الدقة TFT اللون. مجموعة كاملة من تطبيقات ويندوز. DA-66T قابلة للتطبيق على جميع آلات ثني سلسلة متزامنة من GENIUS ، "إيكو-غرين" و"غينت". التحكم حتى 8 + 1 محور (Y1-Y2 ، X1 ، X2 ، R1 ، R2 ، Z1 ، Z2 و التوجيه) |
(سايبليك سايبتوش 15)
CybTouch 15 PS هو جهاز تحكم رقمي ثنائي الأبعاد مخصص خصيصًا للدخول إلى الفرامل المضغوطة CNC متوسطة المدى تصل إلى 6 محاور.
|
إي إس إيه VIS-875W
الشاشة الكبيرة جداً 21 ′′TFT LCD Full HD متعددة اللمسات لكل كاميرات 3D Cad-Cams وأي نوع من الأجهزة حتى الحد المذهل جهاز كمبيوتر مع نظام تشغيل Windows 10، معالجة معالجة عالية الطاقة Intel i5 3.2 GHz مع 8 Gb من ذاكرة الوصول العشوائي الخاصة تقريباً غير محدودة |
|
بناء الإطار الصلب
جنيو لديها خبرة واسعة في مجال البحث والتطوير وتصميم المكونات إلى معايير تحمل ضيقة جدا مع SOLIDWORKS ، تقنيات النمذجة CAD ، والتي CAE ، ANSYS ، SOLIDWORKS تستخدم كطريقة لتحليل البناء السكني الخطية ،الإجهاد والتشوه لأطر الآلاتلذا بالنسبة للمباني المعقدة، والحمولات المعقدة للغاية والنمذجة العابرة، فإن أساس كل فرامل جينيو للضغط هو إطار صلب من قطاع واحد مصنوع من الفولاذ عالي الجودة. |
▼أدوات وتثبيت
"جينيو" توفر مجموعة متنوعة من الأدوات حلول لتلبية احتياجات الإنتاج المختلفة. |
▼ ردود فعل المشفّر الخطيّ
يتم قياس التشوه بدقة |
لتحقيق زاوية انحناء ثابتة ، فإن التوجيد اليدوي أو CNC أمر ضروري مما يعوض الانحرافات المحتملة ويسمح لارتداء الأدوات المحتمل للحفاظ على الأسطح المتوازية.تسمح أنظمة التوج CNC بتبرميل جهاز التحكم في الفرامل المضغوطة مسبقًا مع خصائص الجهاز وبيانات الانشقاقتعديل الحساب والإعداد وفقًا للخصائص المختلفة للمواد المختلفة.
المواصفات الفنية لـ HSC PRO
| أ | ب | د | E | ج | |||||
| النموذج | الضغط الاسمي | طول الجدول | المسافة بين الأعمدة | وفاة الحلق | ارتفاع مفتوح | ضربات رم | قوة المحرك | الوزن التقريبي | البعد العام |
| (KN) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (kw) | (بالكيلوغرام) | (L × W × H) ((ملم) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850 * 1850 * 2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000 * 1850 * 2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
