| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

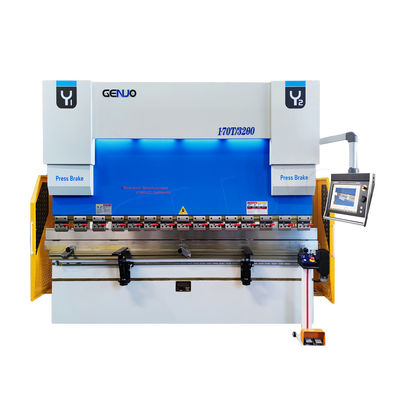

جينيوس HSC-الهيدروليكية فائقة سيرفو مكافحة ضغط CNC
جنيو جينيوس ألترا هو فرامل CNC ذو أداء عالي مع 9 محاور.
هذه السلسلة من الآلات مجهزة بجهاز تحكم CNC قوي ونظام قياس خلفي 6 محاور.
هذا المكابح يزيد من الكفاءة والإنتاجية باستخدام البرمجيات الأكثر ابتكاراً للبرمجة خارج الاتصال.
بسبب حقيقة أن جميع المقاييس الخلفية ذات 6 محاور يمكن أن تضع بعضها البعض بشكل مستقل ، مما يوفر أقصى قدر من المرونة وأسرع سرعة الإنتاج.يحسب جهاز التحكم مواقع الأصابع في 3D ((X، R، Z).
وبالإضافة إلى ذلك، يمكن أن يؤدي وضع إصبع ثابت إلى تحسين احتياجات تعديل القياس التالي ويساعدك على توفير وقت الإعداد، وخاصة بالنسبة للأجزاء غير المتماثلة.في حين أن التوازن بين الأداء النهائي والوظائف، الحمايات الليزر أيضا ضمان سلامة المشغلين.
بلا شك، هذا هو الدرجة العالمية CNC الفرامل الضغط مع أعلى أداء معيار.
| المعدات القياسية |
المعدات الاختيارية |
| ◆ديلم DA-66T CNC Control | ◇Delem DA-69T ، CYBELEC VT19 MX ، ESA 875W |
| ◆إطار أحادي الكتل من الفولاذ ذو الجودة العالية | ◇تحكم SVP في محرك الخدمة الرئيسي ((ادخار الطاقة) |
| ◆تحديد موقع رام متزامن على محور Y1 و Y2 | ◇جهاز الدعم الأمامي لملاحقة ورق CNC |
| ◆مقياس الخلفية الدقيق لمحور X1،X2،R1،R2،Z1،Z2 | ◇جهاز ردود الفعل للكشف عن زاوية التحقق بالليزر |
| ◆نظام التوجيه الآلي بمحرك CNC | ◇النوع WILA أعلى وأسفل نظام إمساك الأدوات |
| ◆طراز أوروبي لضربة و 4V/2V/1V يموت | ◇خلية روبوتية مطوية تلقائية بالكامل |
| ◆مشابك الضرب السريعة والدعم الأمامي المتحرك المنزلق | ◇خزانة أو عربة لإدارة أدوات الانحناء |
| ◆المحرك الرئيسي لـ (سيمانز) ، مضخة الشمس، (شنايدر إلكتريك) | ◇ارتفاعات خاصة، ضوء النهار، عمق الحلق متوفرة |
| ◆نظام هيدروليكي بوش ريكسروث، مكيف خطي جيفي | ◇63 ~ 500 طن و 8 ~ 20ft طول الانحناء الخيارات |
| ◆DSP أو Keli Lasersafe حماية الحماية | ◇واحد/تندم/ثلاثي اختياري |
|
ديلم DA-66T
برنامج 3D و 2D الرسومات لمسة الشاشة مع 17 بوصة عالية الدقة TFT اللون. مجموعة كاملة من تطبيقات ويندوز. DA-66T قابلة للتطبيق على جميع آلات ثني سلسلة متزامنة من GENIUS ، |
(سايبليك) (بيسيتش) 19
شاشة لمسة زجاجية ملونة بـ 19 بوصة رسومات بروفايل رسومية ثنائية الأبعاد
|
إي إس إيه VIS-875W
الشاشة الكبيرة جداً 21 ′′TFT LCD Full HD متعددة اللمسات لكل كاميرات 3D Cad-Cams وأي نوع من الأجهزة حتى الحد المذهل |
وحدة تحكم الإصدارات المشتركة
|
▼ 6 مقياس الخلف للمحور (X1,X2,R1,R2,Z1,Z2)
إن وضع المقياس الخلفي الصحيح لمشاريعك |
▼ 4 محور مقياس الخلف (X,R,Z1,Z2)
جنيو لديها خبرة واسعة في مجال البحث والتطوير |
|
▼السيطرة النسبية
ألمانيا بوش ريكسروث المتكاملة "بلوك النظام الهيدروليكي"، ناقل نقل الهيدروليكي مع موثوقية عالية ، يمكن أن يقلل النظام الهيدروليكي المتكامل بشكل فعال من المشكلة الناجمة عن التسرب من السائل الهيدروليكي. |
▼ ردود فعل المشفّر الخطيّ
يتم قياس التشوه بدقة والتعويض بواسطة طريقة ردود الفعل |
جينو يوفر مجموعة متنوعة من حلول الأدوات لتلبية احتياجات الإنتاج المختلفة الخاصة بك. ليس ذلك فقط، نحن أيضا خبراء في مجال أدوات الانحناء. إذا كان لديك أي انحناء خاص،سوف يقوم مهندسونا بتخصيص أدوات خاصة لكل قطعة عمل، الذي يُوسّعُ بشكل كبير وظيفةِ الفراملِ الصحيحةِ ودخلِكَ.
للمساعدة في تحسين إنتاجيتك وفوائد عملك
لتحقيق زاوية انحناء ثابتة ، فإن التوجيد اليدوي أو CNC أمر ضروري مما يعوض الانحرافات المحتملة ويسمح لارتداء الأدوات المحتمل للحفاظ على الأسطح المتوازية.تسمح أنظمة التوج CNC لتحكم الفرامل الصحية
مبرمجة مسبقاً مع خصائص الجهاز وبيانات الانشقاق.
ضبط الحساب والإعداد وفقًا لذلك لخصائص مختلفة للمواد المختلفة.
|
تكنولوجيا تحكم المضخة الخدمية
يمكن لمحرك الخدمة الرئيسي SVP التحكم في ضربة الطاقة ، ضربة السرعة ، وقوة الانحناء.
الهيكل الوحدي يجعل التثبيت أكثر مرونة ويستهلك زيتًا هيدروليكيًا أقل (وفر 40% من الطاقة بالمقارنة مع الفرامل القياسية للضغط) |
|
نظام إمساك الأداة الآلية
أحدث أنظمة التثبيتيمكن تقديم الحل النهائي عندما يأتي إلى تغيير الأدوات بكفاءة الهيدروليكية والهوائية.
الدقة تمت تنسيق التركيبات إلىلتحقيق أعلى مستوى من الإنتاجية. |
|
|
متابعة ورقة CNC
هذا الدعم الانحناء CNC مناسبة لجميع أنواع من صفائح المعدن الكبيرة وخاصة صفائح المعدن الرقيقة
مثالي للحفاظ على المزامنة مع ورقة خلال عملية الانحناء
مما يخفف من عمل المشغلين في نقل القطع الثقيلة، ويحسن من كفاءة الانحناء ويقلل من مخاطر المشغل. |
|
نظام قياس الزاوية
نظام قياس الزاوية التلقائي يمكنيقيس قطع العمل ويقوم بتنظيم الزاوية، بغض النظر عن اختلافات المواد.
خفض استهلاكك للمواد
اقصر من أوقات التصنيع للحصول علىبدأ العمل بشكل أسرع |
|
|
خلية الروبوتات الملتوية
في الصناعة 4.0شكراً لحل الخلايا الملتوية الآلي بالكامل من جينيو
تحقيق إنتاج ثني موثوق به بدون طيار على مدار الساعة
جميع المخاطر المرتبطة بمعالجة الأجزاء أثناء الانحناء هي التي يواجهها الروبوت وليس المشغل.
أكثر أماناً وكفاءة |
| أ | ب | د | E | ج | |||||
| النموذج | الضغط الاسمي | طول الجدول | المسافة بين الأعمدة | وفاة الحلق | ارتفاع مفتوح | ضربات رم | قوة المحرك | الوزن التقريبي | البعد العام |
| (KN) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (kw) | (بالكيلوغرام) | (L × W × H) ((ملم) | |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850 * 1850 * 2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000 * 1850 * 2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
