| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

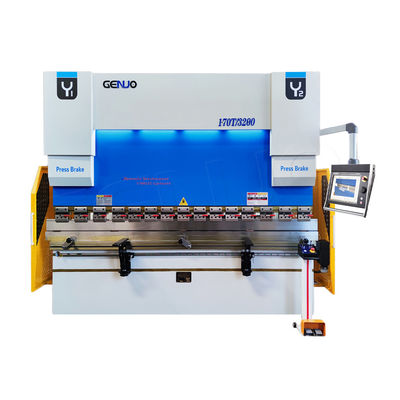

يعتمد فرامل الجينيوس برو HSC على التصميم المعتمد لسلسلة جينيوس.
محور Y1 و Y2 هي ردود الفعل في الوقت الحقيقي من خلال صمامات servo متناسبة متقدمة ومثبتات خطية ، مما يضمن دقة ثني عالية واستقرار.يمكن أن يحقق نظام المقياس الخلفي عالي الدقة مع ضربة كبيرة و 4 محاور أبعاد و زوايا الانحناء المرنة.و الأبعاد المكشوفة بناءً على طول و سمك القطعة.
في حين استمرار الأداء الممتاز من السابق، وهو مجهز مع وحدة تحكم CNC أقوى. وظيفة برمجة الرسومات 2D المتقدمة، الحساب التلقائي،وظهور خطوة جنبا إلى جنب مع تحديث عدة محورية مقياس الخلف يمكن التعامل مع أكثر تعقيدًا ومتعاقب ثني قطعة العملالآلات ذات التكوين العالي تجعل تشغيل الآلة أبسط وأكثر كفاءة. هذه هي آلة ثني CNC التي تجمع بين الدقة والذكاء العالي.
40T ~ 500T و 4 ~ 20ft اختياري.
| المعدات القياسية |
المعدات الاختيارية |
| ◆Delem DA-66T 7- محور التحكم CNC | ◇سيبيلك سيب توش 15، إيسا 875W، ديلم DA-69T |
| ◆إطار أحادي الكتل من الفولاذ ذو الجودة العالية | ◇تحكم SVP في محرك الخدمة الرئيسي ((ادخار الطاقة) |
| ◆تحديد موقع رام متزامن على محور Y1 و Y2 | ◇DSP أو Keli Lasersafe حماية الحماية |
| ◆مقياس دقيق للخلف في المحور X،R،Z1،Z2 للخدمات الثقيلة | ◇جهاز الدعم الأمامي لملاحقة الورق CNC. |
| ◆نظام التوجيه الآلي بمحرك CNC | ◇جهاز ردود الفعل للكشف عن الزاوية بالتحقق بالليزر |
| ◆طراز أوروبي لضربة و 4V/2V/1V يموت | ◇النوع WILA أعلى وأسفل نظام إمساك الأدوات |
| ◆مشابك الضرب السريعة والدعم الأمامي المتحرك المنزلق | ◇خلية روبوتية مطوية تلقائية بالكامل |
| ◆المحرك الرئيسي لـ (سيمانز) ، مضخة الشمس، (شنايدر إلكتريك) | ◇نظام التشحيم التلقائي للسكك الحديدية والمسمار |
| ◆نظام هيدروليكي بوش ريكسروث، مكيف خطي جيفي | ◇خزانة أو عربة لإدارة أدوات الانحناء |
| ◆رابط أنابيب من نوع EMB، حلقات الختم NO,K | ◇واحد/تندم/ثلاثي اختياري |
|
ديلم DA-66T
برنامج 3D و 2D الرسومات لمسة الشاشة مع 17 بوصة عالية الدقة TFT اللون. مجموعة كاملة من تطبيقات ويندوز. DA-66T قابلة للتطبيق على جميع آلات ثني سلسلة متزامنة من GENIUS ، |
(سايبليك سايبتوش 15)
CybTouch 15 PS هو جهاز تحكم رقمي ثنائي الأبعاد مخصص خصيصًا للدخول إلى الفرامل المضغوطة CNC متوسطة المدى تصل إلى 6 محاور.
|
إي إس إيه VIS-875W
الشاشة الكبيرة جداً 21 ′′TFT LCD Full HD متعددة اللمسات لكل كاميرات 3D Cad-Cams وأي نوع من الأجهزة حتى الحد المذهل |
|
بناء الإطار الصلب
جنيو لديها خبرة واسعة في مجال البحث والتطوير |
▼ 4 محور مقياس الخلف (X,R,Z1,Z2)
إن وضع المقياس الخلفي الصحيح لمشاريعك |
|
▼تحكم نسبي بالدائرة المغلقة
ألمانيا بوش ريكسروث المتكاملة "بلوك النظام الهيدروليكي"، ناقل نقل الهيدروليكي مع موثوقية عالية ، يمكن أن يقلل النظام الهيدروليكي المتكامل بشكل فعال من المشكلة الناجمة عن التسرب من السائل الهيدروليكي. |
▼ ردود فعل المشفّر الخطيّ
يتم قياس التشوه بدقة والتعويض بواسطة طريقة ردود الفعل |
لتحقيق زاوية انحناء ثابتة ، فإن التوجيد اليدوي أو CNC أمر ضروري مما يعوض الانحرافات المحتملة ويسمح لارتداء الأدوات المحتمل للحفاظ على الأسطح المتوازية.تسمح أنظمة التوج CNC لتحكم الفرامل الصحية
مبرمجة مسبقاً مع خصائص الجهاز وبيانات الانشقاق.
ضبط الحساب والإعداد وفقًا لذلك لخصائص مختلفة للمواد المختلفة.
|
تكنولوجيا تحكم المضخة الخدمية
يمكن لمحرك الخدمة الرئيسي SVP التحكم في ضربة الطاقة ، ضربة السرعة ، وقوة الانحناء.
من جهاز التشغيل، قمع ارتفاع درجة حرارة الزيت، وضمان التشغيل المستقر باستمرار.
الهيكل الوحدي يجعل التثبيت أكثر مرونة ويستهلك زيتًا هيدروليكيًا أقل (وفر 40% من الطاقة بالمقارنة مع الفرامل القياسية للضغط) |
|
|
أجهزة حماية ليزر
DSP ليزر يحمي مشغل الفرامل الصحية من خطر السحق الذي يمكن أن يحدث عن طريق الخطأ بين الجزء المتحرك للآلة والجزء الثابت.
أنها تضمن لتنفيذ دورة عمل الماكينة معاقبة وقت تنفيذها على الأقل. |
|
نظام إمساك الأداة الآلية
أحدث أنظمة التثبيتيمكن تقديم الحل النهائي عندما يأتي إلى تغيير الأدوات بكفاءة الهيدروليكية والهوائية.
الدقة تمت تنسيق التركيبات إلىلتحقيق أعلى مستوى من الإنتاجية. |
|
|
متابعة ورقة CNC
هذا الدعم الانحناء CNC مناسبة لجميع أنواع من صفائح المعدن الكبيرة وخاصة صفائح المعدن الرقيقة
مثالي للحفاظ على المزامنة مع ورقة خلال عملية الانحناء
مما يخفف من عمل المشغلين في نقل القطع الثقيلة، ويحسن من كفاءة الانحناء ويقلل من مخاطر المشغل. |
|
نظام قياس الزاوية
نظام قياس الزاوية التلقائي يمكنيقيس قطع العمل ويقوم بتنظيم الزاوية، بغض النظر عن اختلافات المواد.
خفض استهلاكك للمواد
اقصر من أوقات التصنيع للحصول علىبدأ العمل بشكل أسرع |
|
|
خلية الروبوتات الملتوية
في الصناعة 4.0شكراً لحل الخلايا الملتوية الآلي بالكامل من جينيو
تحقيق إنتاج ثني موثوق به بدون طيار على مدار الساعة
جميع المخاطر المرتبطة بمعالجة الأجزاء أثناء الانحناء هي التي يواجهها الروبوت وليس المشغل.
أكثر أماناً وكفاءة |
| أ | ب | د | E | ج | |||||
| النموذج | الضغط الاسمي | طول الجدول | المسافة بين الأعمدة | وفاة الحلق | ارتفاع مفتوح | ضربات رم | قوة المحرك | الوزن التقريبي | البعد العام |
| (KN) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (kw) | (بالكيلوغرام) | (L × W × H) ((ملم) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850 * 1850 * 2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000 * 1850 * 2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
