| الـ MOQ: | 1 |
| السعر: | negotiable |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

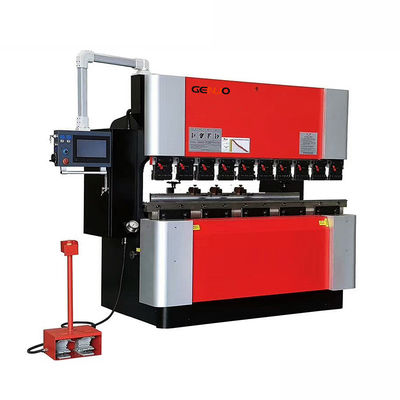

توفير الطاقة الكهربائية CNC المكابح الفرامل آلة ثني ورقة معدنية صديقة للبيئة
مقدمة الآلة:
سلسلة Genuo Pure ES الكهربائية servo CNC الفرامل المضغوطة مع معالجة متكاملة وتعزيز السرير عالية القوة فائقة، مدفوعة بواسطة محرك AC servo وآلية محرك المسامير الكرة، فإنه يزيد من الإنتاجية.الجهاز يستخدم جميع الملحقات العلامات التجارية الأجنبية المعروفة، السلسلة بأكملها هي القياسية مع الملحقات جينيو، مثل الجهد السريع وتغيير سريع من لكمة العليا، لتوفير الوقت.الفرامل الكهربائية الكاملة الكهربائية هي متعددة الاستخدامات للغاية ومصممة لإنحناء المواد المعدنية لمجموعة متنوعة من التطبيقات.
وبالإضافة إلى ذلك، فإن جهاز تحكم CNC الذي طورته شركة Genuo يزيد من خلق القيمة ويقلل من التكاليف، وتشغيل واجهة سهلة الاستخدام يجعل سلسلة Pure ES فعالة للغاية من حيث التكلفة.كفاءة عالية، ضوضاء منخفضة، حماية البيئة.
الفرامل الكهربائية الخالصة تعمل تلقائيًا على إنتاج الطاقة المناسبة وفقًا لظروف العمل ، دون استخدام أو استبدال الزيت الهيدروليكي ،تجنب تلوث نفايات زيت الضغط السائل للبيئة.
بالمقارنة مع الفرامل الكهربائية الهيدروليكية ، يمكن أن توفر أكثر من 60 ٪ من الطاقة ، وتخفض تكاليف التشغيل ، وتزيد من الكفاءة بأكثر من 40 ٪ ، وبالتالي تصبح خيارًا أكثر استقرارًا وموثوقية.
→ تكوين المنتج:
|
المعدات القياسية:
<طراز أوروبي لضربة و 4V/2V/1V يموت
|
الخصائص:
<ديلم DA-66T، DA-69T التحكم CNC.
<تحديد الزاوية بالليزر
<20~ 100 طن و 1000~ 3200mm خيارات الطول. |
→ وحدة تحكم CNC:
|
تحكم جنيو ETC-16T CNC
ETC-16T هو جيل جديد من الانحناء الأداء نظام التحكم في GENUO مخصص للقيام بالتحكم المتزامن اضغط على الفرامل
النظام لديه واجهات غنية، والتي يمكن توصيلها بسهولة إلى خط الإنتاج التلقائي ويمكن أن تتعاون مع الروبوتات الصناعية في التشغيل التفاعلي، إلى أقصى حد خالية من اليدوية التدخل، تحسين الدقة والكفاءة من المعدات |
|
→ تفاصيل الهيكل:
|
▼ المسمار الكروي الثقيل
يتم تشغيل الفرامل الصحية من سلسلة Genuo Pure ES بواسطةالـ معروفة العلامة التجارية المحرك الرئيسي سيرفو والالألمانية إذا كانت ناقلة المسمار الكروي الثقيلةالآلية
يضمن كفاءة الجهازيزيد من الإنتاجية ويحققثني الدقة العمليات |
|
|
▼ المكونات الكهربائية
فرنسا الطاقة الكهربائيةمستقر تشغيل الجهاز خط معقولالصلة والترتيب يقلل كثيرامعدل الفشل
وحدة التحكم المتكاملةمن مجموعة الصمام الهيدروليكي يجعل الكتلة المنزلقةتحرك بسلاسة ودقة.
و المُشغلوجميع أجزاء الآلة لعبت جيدالحماية. |
|
|
▼ سائق الخدمة والمحرك الرئيسي
بالمقارنة مع المحركات الأخرى، محركات الخدمة لديها معنىالمزايا، مثل توفير الطاقة والبيئةالحماية وخالية من التلوث، سرعة سريعة، عاليةكفاءة الإنتاج وانخفاض تكاليف الصيانة.
لا تستخدم آلة الانحناء المدفوعة بمحرك الخدمة النظام الهيدروليكي لنقل الضغط، وتجنب تأثير سلبي على الدقة والسرعة ، ارتفاع الانحناء دقة، تشغيل هادئ لنظام القيادة، وفورات في التكاليف.
وهو أيضا أكثر ملاءمة لبيئة معالجة درجة حرارة البيئة والحمل الكبير لفترة طويلة. |
|
|
▼ حديد الإرشاد الخطي (المسار الخلفي)
يضمن السكك الحديدية الخطي مستوى الدقة من الغطاء الخلفي
نظام قياس الظهر تحديد الظهر الأيمن المقياس لمشاريعك سوف تسمح لزيادة جزء إنتاج ودقة.
من أجزاء معقدةعادة ما تتطلب المزيد من المحاور إلى كميات كبيرةتتطلب المزيد من الوقت وبالتالي زيادة التكلفة.
فنيون جنيو سيسعدون بمساعدتك أي أسئلة حول متطلبات مشروعك |
|
!الأدوات والمقبضات:
جينو يوفر مجموعة متنوعة من حلول الأدوات لتلبية احتياجات الإنتاج المختلفة الخاصة بك. ليس ذلك فقط، نحن أيضا خبراء في مجال أدوات الانحناء. إذا كان لديك أي انحناء خاص،سوف يقوم مهندسونا بتخصيص أدوات خاصة لكل قطعة عمل، الذي يُوسّعُ بشكل كبير وظيفةِ الفراملِ الصحيحةِ ودخلِكَ.
للمساعدة في تحسين الإنتاجية والفوائد التجارية بشكل كبير. تأتي سلسلة Pure ES Press Brake بشكل قياسي مع ملحقات Genuo مثل المشابك السريعة والضربات العليا السريعة لتوفير الوقت.
!أنظمة الأجزاء:
|
أجهزة حماية ليزر
DSP ليزر يحمي مشغل الفرامل الصحية من خطر السحق الذي يمكن أن يحدث عن طريق الخطأ بين الجزء المتحرك الآلة والواحدة الثابتة
يضمن القيام بالجهاز يعمل دورة معاقبة وقت تنفيذها على الأقل.
|
|
وحدة التحكم في Delem اختياري
يوفر DA-66T برمجة ثنائية الأبعاد ، بما في ذلك حسابات تسلسل الانحناء التلقائي واكتشاف الاصطدام ، والتصوير ثلاثي الأبعاد في المحاكاة والإنتاج. DA-58T هو حل تحكم رسمي كامل متقدم ثنائي الأبعاد للضغط المتزامن على الفرامل الخدمية والتحكم في المحول. يحتوي DA-53AT على تكنولوجيا متعددة اللمسات من الدرجة الصناعية ، TFT بالألوان عالية الدقة ، تكنولوجيا متعددة اللمسات من الدرجة الصناعية والوصول إلى واجهة مستخدم Delem المثبتة
|
المواصفات التقنية
| فرامل الضغط النقية من سلسلة ES | |||||
| معايير الجهاز | ES-20T1000 | ES-30T1250 | ES-40T1600 | ES-60T2500 | ES-100T3200 |
| قوة الضغط | 200KN | 200KN | 400KN | 600KN | 1000KN |
| أقصى طول للانحناء | 1000ملم | 1250ملم | 1600ملم | 2500ملم | 3200ملم |
| المسافة بين الإطارات | 900ملم | 1100ملم | 1400ملم | 2300ملم | 2600ملم |
| الحد الأقصى لارتفاع الافتتاح | 420ملم | 470ملم | 470ملم | 470ملم | 530ملم |
| ضربة رم | 120ملم | 150ملم | 150ملم | 150ملم | 200ملم |
| عمق الحلق | 250ملم | 250ملم | 300ملم | 350ملم | 400ملم |
| سرعة الاقتراب | 250ملم/ثانية | 300ملم/ثانية | 250ملم/ثانية | 220ملم/ثانية | 180ملم/ثانية |
| سرعة العمل | 0.5-30mm/s | 0.5-30mm/s | 0.5-20mm/s | 0.5-20mm/s | 0.5-20mm/s |
| سرعة العودة | 250ملم/ثانية | 300ملم/ثانية | 250ملم/ثانية | 220ملم/ثانية | 180ملم/ثانية |
| محور X ضربة مقياس الخلفية | 300ملم | 500ملم | 500ملم | 500ملم | 500ملم |
| محور R ضربة القياس الخلفية | 100ملم | 100ملم | 100ملم | 150ملم | 150ملم |
| دقة المحور Y1 و Y2 | ± 0.01mm | ||||
| دقة محور X و R | ± 0.01mm | ||||
| محور تحكم CNC | Y1,Y2,X,R | Y1,Y2,X,R | Y1,Y2,X,R,Z1,Z2 | Y1,Y2,X,R,Z1,Z2,V | Y1,Y2,X,R,Z1,Z2,V |
| محرك الخدمة الرئيسي | 11 كيلوواط | 13 كيلوواط | 15 كيلوواط | 30 كيلوواط | 30 كيلوواط |
| نظام CNC | ETC-16T | ||||
| الطول × العرض × الارتفاع ((ملم)) | 1200×800×2000 | 1500x900x2100 | 2000x1200x2300 | 2900x1800x2400 | 4000x1900x2600 |
| الوزن | 2000 كجم | 2600 كجم | 3800 كجم | 5500 كجم | 12000kg |
