| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

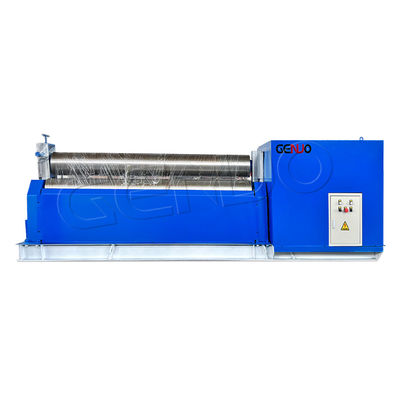

(جينيو) آلة التناظر الميكانيكي (إم إس 3 آر) سلسلة 3
آلة التدحرج للصفائح من سلسلة MR3R مع محرك ميكانيكي وتتبنى بنية متماثلة لثلاثة أدوات مع التدحرج العلوي يتحرك عموديا في الوسط بين الأدوات السفلية.والذي يتحقق من خلال محرك المسمارالمكسر، الدودة والمسمار الرئيسي، يدور الدوارين السفليين ويقدم مواد الصفيحة بضربة الدوران من خلال
التشابك بين معدات الخروج من الوسيط مع معدات الدوارات السفلية.
عند إزالة قطع العمل ، يمكن فصل الدوار العلوي.
عند الطلب، يمكننا تثبيت أنواع من العجلات الجانبية لثني أنواع مختلفة من ورق المعدن.
هذه الآلة لها مزايا البنية البسيطة والاستقرار وسهولة التشغيل. إنها آلة ثني لوحة اقتصادية ذات أداء مرتفع التكلفة.
• الملاحظة:المواصفات التي تتجاوز 25×2500 تعتمد تفريغ الهيدروليكي.
• يمكن تخصيص مواصفات خاصة؛ الطول بين 1000-4000 مم اختيارية.
| المعدات القياسية | المعدات الاختيارية |
|---|---|
| ▲ جهاز التحكم عن بعد بدون سلك | △ وحدة تحكم شاشة رقمية |
| ▲ C45 صلبة التخفيف والصقاق الدوال | △42CrMo الدوارة الصلبة للتصنيع |
| ▲ المكونات الكهربائية لشركة Schneider & Omron | △طوابق جانبية ذات محرك |
| ▲ معدات مضادة للفراء من سبائك النحاس | △حلقات الدوار المتداخلة |
| ▲ NSK محمل مزدوج الصف | △التشحيم اليدوي المركزي |
| ▲ غطاء معدني مغلق | △ألوان مخصصة |
|
عجلة عمل
الدوال هو أهم مكونات آلة التدحرج ، نوعيتها وأدائها له تأثير مباشر على الخدمة
يتم تصنيع أدوات العمل من الصلب عالي المقاومة عالية الجودة 42CrMo ، بعد التصنيع ، والخام ، والتشديد والتكثيف ، HB240 ~ 300 ،التشطيب بعد إطفاء التردد المتوسط HRC47-58وفقًا لمعايير الصلب المتداول JB / ZG4289-86 في تصنيع الأدوات الصلبة ، لضمان خصائصها الميكانيكية الشاملة. |
|
المكونات الكهربائية
تُضمن مكونات "شنايدر إلكتريك" التشغيل المستقر للآلة. يقلل ربط الخط والتخطيط المعقول من معدل الفشل إلى حد كبير.وحدة التحكم المتكاملة لمجموعة الصمامات الهيدروليكية يجعل كتلة الانزلاق تتحرك بسلاسة ودقةوالشخص الذي يعمل وكل أجزاء الجهاز كانت حماية جيدة
|
|
دوران الدوار
محرك خطوة- علبة التروس الكوكبية - رول العمل
الهندسة المتماثلة في حركة اللفاف التي تتميز بها أدوات ثلاثة أدوات للثني من السلسلة تضمن سحبًا مثاليًا. يمكن أن ينحني اللفاف العلوي الصفيحة عن طريق التحرك صعوداً وهبوطاً ،في حين أن لفة أسفل ثابتة يمكن أن تدرك لوحة التدحرج عن طريق التحول إلى الأمام والخلفيحقق محمل الصف الذاتي للمسلسل العلوي مع مقاومة منخفضة دورًا قويًا في دعم ومنع الشريحة من الانزلاق إلى أقصى حد.
الآلة هي هيكل ميكانيكي متماثل من ثلاثة أدوات. يتحرك الدوال العلوي صعودا وهبوطا في وسط الدوالين السفليين. كل من المكسرات والدودة تعمل كدراجات.ويعمل الدوالين السفليين كدوالين القيادة الرئيسيةمن خلال التشغيل، فإنه يدور بين عجلة الإخراج من ناقل النقل والدوران السفلي، وبالتالي توفير عزم الدوران إلى لوحة الانحناء. عملية بسيطة، وصيانة مريحة، وأداء عالية التكلفة.
| المحرك الرئيسي | محملات العجلات | عناصر إلكترونية | لوحة التحكم |
| المحرك الرئيسي يدور الطاقة من خلال الجهاز المقلص وسلسلة محرك التروس. | الوعاء الواسع الذي يضع نفسه على خط واحد يجعل الدوار أكثر سلاسة. | (شنايدر إلكتريك) يبقي الآلة مستقرّة في التشغيل ومدّة خدمة طويلة | لوحة الحجرة الكهربائية والتحكم عن بعد. آمنة وسهلة التشغيل. |
| النموذج | السماكة القصوى للصفيحة (ملم) | الحد الأقصى لعرض اللوحة (ملم) | الحد الأقصى لخصب الصفائح (MPa) | سرعة التدحرج (m/min) | يومي. من اللوحة في الحمل الكامل (ملم) |
قطر العجلة العليا (ملم) | قطر الدوار السفلي (ملم) | المساحة بين اثنين من الأدوات السفلية (ملم) | المحرك الرئيسي (كيلوواط) |
البعد (L×W×H) ((ملم) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310 × 1210 × 1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200 × 1400 × 1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500 × 1420 × 1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050 × 1420 × 1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300 × 1600 × 1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600 × 1600 × 1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500 × 1460 × 2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900 × 2300 × 2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400 × 2300 × 2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400 × 2300 × 2800 |
