الـ MOQ: | 1 |
السعر: | قابل للتفاوض |
العبوة القياسية: | علبة الكرتون |
فترة التسليم: | 90 يومًا |
طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

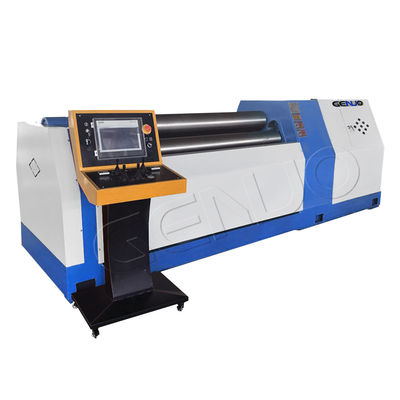

GENUO الهيدروليكية CNC HC4R سلسلة 4 آلة طحن لوحة عجلة لديها وظيفة قبل الانحناء من نهاية اللوحة ووظيفة طحن CNC.ويمكن إكمال التواء المسبق وتشكيل لفة قطعة العمل دون تحويل الرأس.
الدوار العامل العلوي للآلة هو دوار القيادة الرئيسي، والدوار السفلي وجانبين الجانبين للدوار يتم تشغيله هيدروليكيا.يتم التحكم في تحريك الرف بواسطة الكمبيوتر ويتم تسوية تلقائيًايظهر الشاشة دقة المزامنة من ± 0.1mm. إمالة وإعادة تعيين جسم محمل الارتداد هي ناقل هيدروليكي،يتم تجهيز ميزان الدوار العلوي بآلية موازنة، والتي يمكن أن تخرج بسهولة قطعة العمل المطحونة. لديها وحدة تحكم متنقلة مستقلة يمكن تحريكها في أي وقت.
نظراً لتشغيله الممتلئ بالخصائص والدقة العالية وسهولة الاستخدام ، فإن هذا الجهاز هو الجهاز المثالي للفولات CNC المعاصرة.هو النموذج المثالي لتدوير قطع العمل الدائرية وشكل القوس في الطاقة، النقل، النفط، الكيمياء، الغلاية، بناء السفن، الطاقة الكهرومائية، والصناعات البنية المعدنية.
المعدات القياسية | المعدات الاختيارية |
---|---|
▲ جهاز تحكم سيمانز PLC، شاشة لمس | △ نظام التحكم CNC SIEMENS |
▲ 42CrMo الدوارة الصلبة للتصنيع | △ الدعم المركزي والجانبي |
▲ المكونات الكهربائية لشركة Schneider & Omron | △ أنظمة التحميل والتفريغ التلقائية |
▲ الصمامات الهيدروليكية YUKEN ، حلقة الختم NO.K | △ طاولات تغذية ومربعة ذات محرك |
▲ NSK محامل عجلات كروية مزدوج الصف | △ أدوات الجانبية ذات المحرك |
▲ مكيف دقيق دواري من طاماغاوا | △ توفير التنقيب الساخن |
▲ المحرك الرئيسي لـ (سيمانز) ، مضخة الشمس | △ نظام لحام متكامل |
▲ محرك هيدروليكي iNi، محرك تقليل الكواكب Peika | △ نظام التشحيم التلقائي |
▲ وحدة تحكم متنقلة مثبتة على عجلة | △ القاذف الآلي |
▲ التشحيم اليدوي المركزي | △ الألوان المخصصة |
![]() |
عجلة عمل
الدوال هو أهم مكونات آلة التدحرج ، نوعيتها وأدائها له تأثير مباشر على الخدمة يتم تصنيع أدوات العمل من الصلب عالي المقاومة عالية الجودة 42CrMo ، بعد التصنيع ، والخام ، والتشديد والتكثيف ، HB240 ~ 300 ،التشطيب بعد إطفاء التردد المتوسط HRC47-58وفقًا لمعايير الصلب المتداول JB / ZG4289-86 في تصنيع الأدوات الصلبة ، لضمان خصائصها الميكانيكية الشاملة. |
المكونات الكهربائية
ألمانيا المكونات الكهربائية لـ SIEMENS تضمن التشغيل المستقر للآلة. يقلل ربط الخط والترتيب المعقول من معدل الفشل بشكل كبير.وحدة التحكم المتكاملة لمجموعة الصمامات الهيدروليكية يجعل كتلة الانزلاق تتحرك بسلاسة ودقةوالشخص الذي يعمل وكل أجزاء الجهاز كانت حماية جيدة
|
![]() |
نظام التحكم بـ CNC
بفضل نظام التحكم بالتحكم الآلي والتحكم الآلي من سيمنز واجهة تشغيل HMI ممتازة تجعل آلة الانحناء الخاصة بنا تعمل كما تريدتوفر خط سيمنز الذكي واجهة سهلة للمستخدمين لمراقبة تشغيل الآلات في نظام التحكم.
GENUO آلة التدحرج مجهزة لوحة تشغيل مستقلة خاصة وبرنامج التدحرج التلقائي بحيث يمكن أن تحقق عملية زر واحد.هذه الآلة يمكن أن تتداول وتشكيل تلقائيًا في وقت واحد.
وظائف قوية لتخزين البيانات واستدعائها ومئات البرامج لمواصفات عالية من التداول الآليالنظام متوافق مع برامج التشغيل اليدوي ويمكن تشغيله يدويا عند الحاجة.
في الوقت نفسه ، يوفر برنامج التكوين أيضًا للمستخدمين مجموعة متنوعة من الوظائف ، مثل إدارة الصيغة وإدارة مستوى الأمان وإدارة اللغة ، إلخ.
دوران الدوار
المحرك الهيدروليكي - علبة التروس الكوكبية - حلقة العمل
الدوار العلوي هو عجلة محرك من 4 أدوات ثني عجلات. المحرك الهيدروليكي المستقل على الدوار العلوي وصندوق القوة العالية مرتبطة مباشرة ((مستقيمة) ،ليس من خلال ناقل التروس المتوسط، وهي الطريقة الأكثر توفيرًا للطاقة.
يتم تجهيز المحرك الهيدروليكي بمكابح فورية للسماح بالدوران بالتوقف بدقة في حالة ما قبل الانحناء.
النظام الهيدروليكي
يتم توجيه كل دائرة زيت مع اثنين من أدوات الإغاثة لضغط التحكم.ويتم تعيين صمام الإغاثة الآخر إلى 16 MPa، أساسا للتحكم في أسطوانة الانقلاب وضغط أسطوانة التوازن.من أجل ضمان دقة التزامن من أسطوانات الزيت الرئيسية في كلا الطرفين من كل لفة العمل المتحركة،يتم تثبيت أجهزة استشعار عالية الدقة للتحرك على الرفات اليسرى واليمينية والإطارات الميلمن خلال أجهزة استشعار الضغط، يكتشف نظام التحكم في الحاسوب الدقيق ويقوم بتعديل حركات مسكّنات أسطوانة الزيت الرئيسية لتحقيق الدقة في كلا الطرفين العاملين.
ميزة نظامنا الهيدروليكي:
يتم اعتماد تكنولوجيا التفريغ المسبق الفريدة لتجنب الصدمة الهيدروليكية بشكل فعال وتحسين الحياة
من خط الأنابيب والخيوط
المكونات الهيدروليكية تعتمد العلامة التجارية اليابانية YUKEN و NO.K، أجزاء عالية الجودة لضمان
استقرار النظام الهيدرولي.
كل منفذ دخول ومخرج للنظام الهيدروليكي مزود بنقاط الكشف المقابلة، والتي
مناسبة للصيانة والتحقق من الأخطاء. مضخة الزيت تتبنى نوعا منخفضة تركيب وامتصاص الضغط الإيجابي للزيت. في الوقت نفسه المرشحات، ومقاييس المستوى،وكل أجهزة الإرسال يمكن أن تحذر تلقائيا من الأخطاء.
الجهاز هو أربعة ألواح عجلات آلة ثني، بنيتها كما هو موضح في الرسم، وعجلة العلوية كعجلة المبادرة، وعجلة أسفل والعجلات الجانبية كعجلات مدفوعة؛ عجلة العلوية ثابتة،الدوار أسفل يقوم بحركة صعود وهبوط؛ الدوار العلوي هو مبادرة ميكانيكية، في حين أن الدوار السفلي والدوارات الجانبية مدفوعة بالاحتكاك من الصفيحة والدوارات.أسفل ويتم تشغيل أدوات الدوار الجانبية من قبل خزان النفط الهيدروليكي للقيام بحركة رفع.
يتم أيضًا تشغيل الدوار العلوي والإعادة إلى الوضع بواسطة خزان زيت هيدروليكي. يتم تثبيت دوار الدوار وخزان الزيت على الجانبين الأيسر واليمين من إطار الآلة.
1.اقلب الاسطوانة |
7الإطار الأيمن 8نظام التوازن 9جهاز محرك عجلة أعلى 10الجهاز الدافع بالعجلات السفلية[اختيار] 11أسطوانة الدوار الجانبي 12أسفل أسطوانة العجلة |
13الإطار السفلي 14نظام الدعم الجانبي[اختياري] 15نظام الدعم العلوي[اختياري] 16طلاء الكهربائي للطعام الكهربائي 17النظام الهيدروليكي 18نظام التحكم الإلكتروني |
المواصفات | الحد الأقصى للسمك قبل الانحناء | سمك التدحرج القصوى | الحد الأقصى لسرعة التدحرج | الحد الأقصى لإنتاج الصفائح | سرعة التدحرج | شاشة العجلة العليا | شاشة الدوار السفلية | شاشة الدوار الجانبي | قوة المحرك |
(ملم) | (ملم) | (ملم) | (MPA) | (m/min) | (ملم) | (ملم) | (ملم) | (كيلوواط) | |
HC4R-6X2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
HC4R-6X2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
HC4R-8X2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
HC4R-8X2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
HC4R-12X2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
HC4R-12X2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
HC4R-16X2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
HC4R-16X2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
HC4R-16X3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
HC4R-20X2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
HC4R-20X2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
HC4R-25X2000 | 20 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
HC4R-25X2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
HC4R-30X2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
HC4R-30X2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
HC4R-30X3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
HC4R-40X2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
HC4R-40X3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
HC4R-50X2000 | 40 | 50 | 2000 | 265 | 4 | 650 | 620 | 500 | 55 |
HC4R-50X3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
HC4R-60X3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
HC4R-70X3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
HC4R-80X3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
HC4R-90X3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
HC4R-100X3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
HC4R-120X3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
![]() |
