| الـ MOQ: | 1 |
| السعر: | negotiable |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

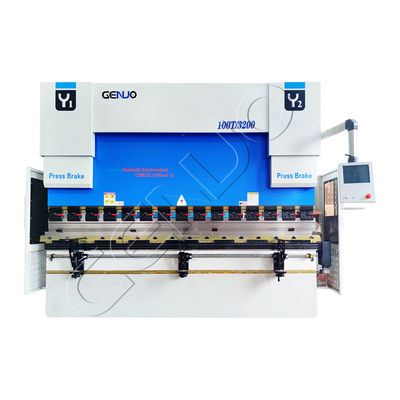

جينيو جينيوس HSC سلسلة الفرامل CNC الصحافة تعتمد معالجة متكاملة وتصلب إطار قوة فائقة عالية.نظام التحكم CNC يمكن أن تحكم بشكل مستقل ودقيق Y1 و Y2 محاور لجعل العجل يعمل بالتزامنالصمام المتقدم يضمن دقة عالية للثني والاستقرار من خلال ردود الفعل في الوقت الحقيقي من حاكم الشبكة.السباق الكبير وضوء النهار جنبا إلى جنب مع نظام القاعدة القيادة الخيارية عالية الدقة خلفية متعددة المحاور يمكن أن تحقق أكثر مرونة حجم الانحناء والزاويةيمكن أن يحسب التحكم متعدد الوظائف CNC تلقائيًا الضغط والإكمال وحجم التكشيف وفقًا لطول سمك القطعة.
هناك أيضًا خيارات تحرير الصور 2D و 3D وإظهارها لجعل الانحناء أسهل وأكثر كفاءة. هذا هو الفرامل المطبوعة CNC الأكثر شعبية وفعالة من حيث التكلفة في السوق.40T ~ 800T اختياري.
| المعدات القياسية |
المعدات الاختيارية |
| ◆Delem DA-53T أو CYBELEC CybTouch 12 تحكم CNC | ◇DA-58T DA-66T DA-69T ، سيبتوث 15 ، ESA S875 |
| ◆الإطار الصلب الملحوم من كتلة واحدة صلب للإنحراف وذو قوة سحب عالية | ◇مقياس الخلفي لخمس محاور مع محور R |
| ◆ردود فعل متزامنة عالية الدقة Y1،Y2 محور حلقة مغلقة | ◇Z1، Z2 عصا الفرح التحكم الأصابع مقياس الخلفية |
| ◆نظام قياس خلفي دقيق للخدمات الثقيلة في محور X ، R | ◇خيارات DSP أو SDKELI ليزر الحماية الأمامية |
| ◆أنظمة التجويف الآلية / التجويف الهيدروليكي للأسطوانات | ◇توفير الطاقة وانخفاض ضوضاء محرك القيادة الرئيسي |
| ◆الجهد الأوروبي و 4V/2V يموت | ◇النوع WILA أعلى وأسفل نظام إمساك الأدوات |
| ◆مشابك الضرب السريعة والدعم الأمامي المتحرك المنزلق | ◇خزانة أو عربة لإدارة أدوات الانحناء |
| ◆نظام هيدروليكي بوش ريكسروث، مكيف خطي جيفي | ◇ارتفاعات خاصة، ضوء النهار، عمق الحلق متوفرة |
| ◆محرك سيمنز الرئيسي مضخة فيرست شنايدر الكهربائية | ◇40 ~ 400 طن و 4 ~ 20ft طول الانحناء الخيارات |
| ◆رابط الأنابيب من نوع EMB ، حلقات الختم NO.K | ◇واحد/تندم/ثلاثي اختياري |
|
(سايبليك سايب توش 12)
ألوان حية عالية التباين وشاشة لمسة TouchProfile وظيفة إنشاء جزء رسمي ثنائي الأبعاد.صفحات بسيطة ، عرض واضح. تحكم 4 محاور + 1 (Y1-Y2-X-R-Crowning) |
(ديلم DA-53T)
TCT 7 ′′ عرض LCD ملون واسع الشاشة ذاكرة برنامج لـ 100 برنامج 25 خطوات لكل برنامج مع مكتبة أدوات. (Y,X) الفرامل الصحيحة التقليدية. DA-42T، اللمسة المدمجة CNC ل 3 + 1 محاور التوج |
إيزا VIS-630
أقوى CNC في فئتها. شاشة لمسة ملونة، تصل إلى 4 + 1 محور مستوى عال من الأداء البرمجة الرسومية المتقدمة سهولة استخدام أكبر خوارزميات متطورة لتحقيق أقصى استفادة من الآلات في جميع التطبيقات. |
|
بناء الإطار الصلب
جنيو لديها خبرة واسعة في مجال البحث والتطوير وتصميم المكونات إلى معايير تحمل ضيقة جدا مع SOLIDWORKS ، تقنيات النمذجة CAD ، والتي CAE ، ANSYS ، SOLIDWORKS تستخدم كطريقة لتحليل البناء السكني الخطية ،الإجهاد والتشوه لأطر الآلاتلذا بالنسبة للمباني المعقدة، والحمولات المعقدة للغاية والنمذجة العابرة، فإن أساس كل فرامل جينيو للضغط هو إطار صلب من قطاع واحد مصنوع من الفولاذ عالي الجودة. |
▼السيطرة النسبية
ألمانيا Bosch Rexroth متكاملة "بلوك النظام الهيدروليكي" من السائل الهيدروليكي. |
▼ ردود فعل المشفّر الخطيّ
يتم قياس التشوه بدقة |
إن وضع مقياس الظهر الأيمن لمشاريعك سيسمح بزيادة إنتاج الجزء والدقة.من الأجزاء المعقدة التي تتطلب عادة المزيد من المحاور إلى الكميات الكبيرة التي تتطلب المزيد من الوقت، المقياس الصحيح للخلف لكل وظيفة أمر ضروري لخفض التكاليف لكل جزء الذي يفيد في نهاية المطاف أرباحك.
فنيي GENUO سيسعدون بمساعدتك في أي أسئلة لديك حول متطلبات مشروعك.
لتحقيق زاوية انحناء ثابتة ، فإن التوجيد اليدوي أو CNC أمر ضروري مما يعوض الانحرافات المحتملة ويسمح لارتداء الأدوات المحتمل للحفاظ على الأسطح المتوازية.تسمح أنظمة التوج CNC بتبرميل جهاز التحكم في الفرامل المضغوطة مسبقًا مع خصائص الآلة وبيانات الانشقاق.
ضبط الحساب والإعداد وفقًا لذلك لخصائص مختلفة للمواد المختلفة.
جينو يوفر مجموعة متنوعة من حلول الأدوات لتلبية احتياجات الإنتاج المختلفة الخاصة بك. ليس ذلك فقط، نحن أيضا خبراء في مجال أدوات الانحناء. إذا كان لديك أي انحناء خاص،سوف يقوم مهندسونا بتخصيص أدوات خاصة لكل قطعة عمل، الذي يُوسّعُ بشكل كبير وظيفةِ الفراملِ الصحيحةِ ودخلِكَ.
للمساعدة في تحسين إنتاجيتك وفوائد عملك
|
▼خزانة كهربائية مستقرة
الكهرباء الصلبة من فرنسا شنايدر تضمن التشغيل المستقر للآلة. |
▼نظام هيدروليكي عالي
نظام هيدروليكي ريكسروث متكامل، سريع |
ضجيج منخفض وقوة قوية
استخدام المانيا سيمنز المحرك الرئيسي |
| أ | ب | د | E | ج | |||||
| النموذج | الضغط الاسمي | طول الجدول | المسافة بين الأعمدة | وفاة الحلق | ارتفاع مفتوح | ضربات رم | قوة المحرك | الوزن التقريبي | البعد العام |
| (KN) | (ملم) | (ملم) | (ملم) | (ملم) | (ملم) | (kw) | (بالكيلوغرام) | (L × W × H) ((ملم) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850 * 1850 * 2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000 * 1850 * 2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
