| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

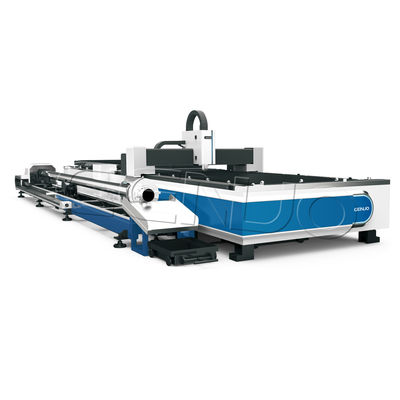

جينيو آلة القطع بالليزر المتكاملة للصفائح والأنابيب من سلسلة GNPT متعددة الوظائف ويمكن أن تقطع الصفائح والأنابيب المعدنية.بفضل GENUO تحويل آمنة وموثوقة من وظيفة قطع اللوحات والأنبوب، لديها وظائف متعددة ، ودقة معالجة مستقرة ، وقدرة قطع فعالة ، وتحديد المواقع الدقيقة ، وحل مخطط القطع من أنواع متعددة من قطع العمل.
يمكن أن يوفر أكثر من 50% من المساحة ويجلب كفاءة إنتاج أعلى.
إنها آلة لقطع ليزر متعددة الوظائف ذات أداء مرتفع.
1KW ~ 6KW اختياري.
|
المعدات القياسية |
المعدات الاختيارية |
|
▼ مصدر ليزر Raycus أو Max |
▽مصدر ليزر IPG أو nLIGHT |
| ▼رأس القطع بالليزر WSX أو RayTools | ▽رأس القطع بالليزر PRECITEC |
| ▼Φ220 عجلة الطاقة الهوائية الذاتية | ▽نظام تحكم بيكهوف CNC |
| ▼هيكل عالية المقاومة للضغوط | ▽إطار متكامل من حديد صلب عقدة |
| ▼شعاع الألومنيوم للطيران خفيف الوزن | ▽Φ350 الجهاز الهوائي الذاتي |
| ▼موتوفاريو خفض الكواكب | ▽خفض الكواكب ألفا |
| ▼رف التروس YYC، حلبة توجيه HIWIN | ▽(أطلانتا) ، قاطرة (ريكسروث) |
| ▼نظام التبريد بالماء Hanli | ▽جهاز تنظيم الطاقة |
| ▼نظام التشحيم التلقائي | ▽نظام ضغط الهواء |
قطعة أشرطة الأنابيب المتكاملة ، سهلة التبادل ، لا يمكنها فقط قطع لوحة مسطحة ، ولكن أيضًا تلبية احتياجات المستخدمين لقطع الأنابيب المستديرة والأنابيب المربعة وصندوق التشكيل.
| دعم خاص | شاك هوائي |
| تجنب الانخفاض وتشوه الأنابيب، وتحسين دقة القطع وإطالة عمر الخدمة من تشاك | إغلاق المقبض الهوائي قوة إغلاق كبيرة ومستمرة، لا تخفف أو تنزلق من الأنابيب الثقيلة، لضمان دقة القطع |
|
نظام قطع الأنابيب الوظيفي
هيكل مضاعف للطاقة الهوائية، مع دعم خاص. ما هو أكثر من ذلك، فإنه يمكن معالجة أنبوب مربع، أنبوب مستطيل، L، U و H ملفات تعريف البعد: أنبوب مستدير Φ 50mm-360mm، طول جانب أنبوب مربع 50*50mm-250*250mm.
عزم دوران عال ومحرك إدارة القصور الكبيرة يمكن أن تحقق تسارع أسرع وسرعة تشوك أعلى. جعل قطع الأنابيب دقيقة وفعالة. |
|
الإطار المعدل ذو العائد العالي
يتم لحام الإطار الرئيسي لجهاز القطع من الفولاذ الهيكلي الكربوني عالي الجودة بقوة سحب تصل إلى 500MPa ،بعد التدفئة عالية درجة الحرارة والشيخوخة الطبيعية للقضاء على إجهاد اللحام، منع التشوه، أكثر مدى الحياة.
ثم من قبل مركز معالجة البوابة الدقيق على نطاق واسع لمعالجة الدقة. سرير ثابت وموثوق به ، لا تشوه ، لضمان دقة القطع طويلة الأجل واستقرار الآلة.سرير آلة الصب الاختيارية. |
| مولد ليزر متقدم | التحكم الذكي القطع CNC |
|
التكوين القياسي لمولد ليزر Raycus أو MAX المستقر والفعال. تصميم وحدات ، نظام متكامل للغاية ، خال من الصيانة ، موثوقية عالية.
طاقة الليزر قابلة للتعديل باستمرار ، مع جودة عالية للشعاع واستقرار الليزر العالي. إنه مصدر ليزر مثالي للقطع الدقيق بالليزر واللحام الدقيق والتطبيقات الأخرى.بالمقارنة مع أشعة ليزر أخرى مماثلة في السوقليزر لدينا مزايا واضحة
|
يتم تجهيز سلسلة كاملة من آلات القطع بالليزر برنامج التحكم في القطع بالليزر CypCut أو برنامج التحكم في القطع بالليزر عالي الطاقة HypCut.مع نظام تحديد المواقع المرئي بدقة عالية ونظام CNC متكامل.
من السهل استخدامها ولديها وظائف قوية ، والتي يمكن أن تلبي وتطبق على مناسبات معالجة مختلفة. بالإضافة إلى ذلك ، لديها وظيفة التحكم عن بعد WiFi. رافق جهازك أينما استخدمت.اختياري ألمانيا PA8000نظام قطع سي إن سي سيمنز |
| حزمة الألومنيوم للطيران | رأس الليزر مطابق تماماً |
|
المصنوع من الألومنيوم من نوع الطيران، الذي يتم معالجته عن طريق عملية التشكيل عن طريق الضغط وعملية الشيخوخة الحرارية،مما يجعل الآلة بأكملها صلبة ولها جودة سطح ممتازة وصلابة جيدة.
|
جميع آلات جينيو للقطع بالليزر مجهزة بشكل قياسي برؤوس القطع بالليزر ذات التركيز الآلي WXS أو Raytools.الذي يدفع عدسة التركيز من خلال آلية خطية لتغيير الموقف تلقائيًا.
|
|
|
قطع نقل عالية الدقة
شيمبو الياباني الخاص أو الفرنسي موتوفاريو خفيف الجهاز، رف الدقة والعجلة، دليل خطي صامت.
دعوا الآلة تعمل بطريقة سلسة وفعالة من الأجزاء الميكانيكية يتم تخفيضها إلى حد كبير.
|
|
|
المكونات الكهربائية ذات الجودة العالية
هذه الآلة تعتمد محرك فوجي الياباني أو محرك بانيسونيك ويقود إلى 6000r / min.
المكونات الكهربائية الرئيسية هي شنايدر و
|
| مستقر الطاقة | جمع الغبار |
|
الجهد غير المستقر يمكن أن يسبب إصابات قاتلة أو تعطيل المعدات، يؤثر على الإنتاج، يسبب تأخيرات في التسليم، والجودة غير المستقرة.
|
الدخان الضار والغبار الناتج عن قطع الليزر ضار جدا بصحة الإنسان والمكونات الأساسية للآلة. لذلك، من الملح أن تختار طريقة معالجة غازات النفايات. يدخل الدخان والغبار نظام التصفية الداخلي للمعدات من خلال أنبوب التدخين ويتم تفريغها محليا.
|
|
نظام ضغط الهواء
خاصة للقطع بالليزر، فإنه يعتمد ضاغط الهواء المتكاملة، جهاز استقبال الهواء، مجفف البرد، عنصر المرشح، اتصال مباشر التصميم مقاومة منخفضة.إعطاء اللعب لأداء أفضل للقطع.
|
آلة القطع تعتمد ليزر متقدم عالمية الشهيرة، والتي لديها كفاءة عالية الكهربائية البصرية، وتوفير المياه والطاقة.يمكن أن تكون خالية من الصيانة لفترة طويلة، توفير الكثير من أموال الصيانة والوقت، وتحسين كفاءة العمل.
يعتمد الإطار الرئيسي الكلي على طاولة عمل هيكل البوابة. يحتوي سرير التخفيف العالي على صلابة جيدة ودقة عالية وتشغيل مستقر.هيكل الإطار مصنوع من صلب ذو جودة عالية لحام عسليتم تجميد آلة الجهاز ، وتقدم في السن مرتين ومعالجتها بواسطة آلة طحن البوابة على نطاق واسع. هذه الوسائل التصميمية والمعالجة تضمن أن آلة الجهاز لديها مقاومة زلزالية ممتازة ،صلابة عالية واستقرارأنها تلبي تماما متطلبات استقرار آلة الماكينة في حركة عالية السرعة.
يتم اعتماد الدرج الجانبي المزدوج عالي الدقة ودفع العجلات والسكك الحديدية الخطي ،ويتم استخدام نظام محرك القيادة مزدوجة القوة محرك الخدمة لضمان فعالة سرعة ودقة لقطع الليزر.
يمكن أيضا اختيار طاولة العمل نوع التبادل، ومعدل الفشل منخفض للغاية، وقت التبادل قصير، يحسن إلى حد كبير كفاءة الإنتاج.
| النموذج | GNPT-3015 | GNPT-4020 | الناتج المحلي الإجمالي 6020 | GNPT-6025 |
| نطاق القطع | 3000*1500ملم | 4000*2000ملم | 6000*2000ملم | 6000*2500ملم |
| طول قطع الأنابيب | 6000ملم | 6000ملم | 6000ملم | 6000ملم |
| قطر الشوك | 160/220/320ملم | 160/220/320ملم | 160/220/320ملم | 160/220/320ملم |
| قوة الليزر | 1000W ~ 6000W | 1000W ~ 6000W | 1000W ~ 6000W | 1000W ~ 6000W |
| تسارع الموقع القصوى | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| دقة الموقع | ±0.03 ملم | ±0.03 ملم | ±0.03 ملم | ±0.03 ملم |
| دقة إعادة الوضع | ± 0.02 ملم / م | ± 0.02 ملم / م | ± 0.02 ملم / م | ± 0.02 ملم / م |
