| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |

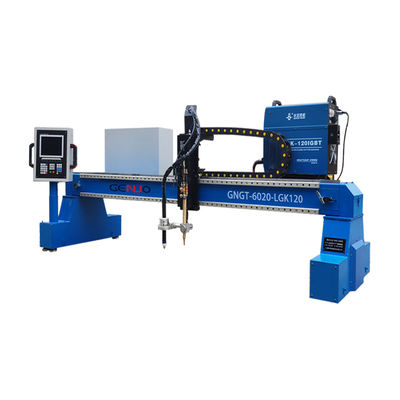

آلة قطع البلازما جينيو GNGT هي عالية الكفاءة، عالية الدقة آلة قطع متعددة الوظائف. يعتمد إطار الجهاز هيكل لحام الفولاذ الكربوني،دقة عالية، الحجم القليل من الحثالة. يتم معالجة محاور X و Y و Z بدقة عالية لمنع التشوه. هيكل ناقل نقل مزدوج القيادة ، مجهز بمرفق عالية الدقة ومقلل خاص. الكابلات ،توفر محركات الخدمة من باناسونيك أو محركات الدقة الدقيقة طاقة التيار المتردد عالية العزم لضمان التشغيل السلس في السرعات العالية.
نظام القطع CNC قوي وبرنامج التعشيش، مع رسومات غنية يمكن أن تقطع بحرية الهندسة الطائرة، بما في ذلك الشرائح العمودية والأفقية،ولكن أيضا مع THC تلقائية للتكيف مع لوحة معدنية غير متساوية.
الجهاز لديه مجموعة متنوعة من أحجام الحزم لزيادة تركيب مشاعل القطع وتحسين كفاءة القطع.
بفضل التجميع المرن للسكك الحديدية الثقيلة ، يمكن تمديد طول قطع الآلة ، وتخفيض التكاليف المنخفضة يمكّن المؤسسة من تحقيق أقصى قدر من الأرباح.تصنيع عملية قطع المعدن بسيطة وسريعة، صلابة جيدة، قوة عالية، عملية مستقرة.
|
إطار الشرفة هيكل يدعم مشعل البلازما ويضمن حركه بدقة على طول محور X و Y. يتم استخدام صلب عالي الجودة لضمان استقرار الآلة. |
سكة الحديد المرشدة ذات المحورين مسؤولة عن حركة الشعلة على طول محور X و Y ، مجموعتين من الدلائل تضمنان قطع ثابت ودقيق ، مقاومة للاستنزاف لفترة طويلة. |
|
محرك الرف مسؤولة عن تحويل حركة الدوران للمحرك إلى حركة مستقيمة على طول السكة الحديدية، وضمان حركة دقيقة ومتسقة لتوفير قطع عالي الجودة. |
استخدام مزدوج للبلازما والشعلة يتم استخدام وظيفة قطع البلازما لقطع المعادن الرقيقة ، في حين أن وظيفة قطع اللهب تقطع المعادن الأكثر سماكة. |
آلة قطع البلازما من نوع Genuo GNPT، والتي تمتلك القدرة على تقديم قطع عالية الجودة مع الحد الأدنى من التشوه الحراري، تعمل باستخدام مشعل البلازما لتأين الغاز،خلق تيار بلازما عالي السرعة الذي يذوب ويفجر المعدنيمكن أن تعمل الآلة بسرعة عالية، ودقة قطع عالية، تصل إلى ± 0.5mm.
قطع البلازما هي أداة أساسية في صناعة المعادن، وتوفير قطع عالية الجودة مع أدنى قدر من التشوه وضمان الاتساق والدقة.السرعة وسهولة الاستخدام تجعلها مثالية لمجموعة متنوعة من تطبيقات القطع.
| النموذج | GNGT-6020-LGK120 | ||
| معلومات أساسية | طريقة القطع | البلازما | اللهب |
| حجم الجهاز | 3650*8000 ملم | ||
| مواد القطع | لوح معدني بالكامل | الفولاذ الخفيف / ذو الكربون العالي | |
| حجم القطع | 2000*6000 ملم | ||
| سمك القطع | طبقاً لمصدر البلازما | 6-200 ملم | |
| رحلات الرفع | ≤ 170 مم | ||
| سرعة السفر القصوى | 8000 ملم/دقيقة | ||
| قائمة التكوينات | دقة التشغيل | ≤ 0.05 ملم | |
| وحدة تحكم CNC | جهاز التحكم FangLing F2300B | ||
| أجزاء كهربائية | فرنسا شنايدر | ||
| التحكم التلقائي في الارتفاع | FL1621 | جسم رفع THC | |
| وضع محرك القيادة | المحركات والسائقات الخدمية اليابانية Panasonic | ||
| نظام القيادة | محرك مزدوج | ||
| خفيف | مكبر الكواكب APKE | ||
| طريقة القيادة | القيادة بالعجلات | ||
| ضغط الغاز | 0.4-0.7Mpa لقوة البلازما العادية | ||
| الإمدادات الخارجية | محور X،Y | رف عالية الجودة و 24 كيلوغرام من السكة الحديدية الخطية | |
| القوة | 220V/380V ((اختياري) | ||
| غاز القطع | الهواء المضغوط | الأكسجين + الإيثين ((بروبان)) | |
| ضغط الغاز | 0.4-0.7MPa | الأكسجين:0.5MPa غاز الوقود:0.1MPa | |
| البرمجيات | طريقة الاستيراد الرسومية | USB | |
| برامج البرمجة | أوتوكاد ((جميع ملفات dxf,dwg,CAM,NC) | ||
| برنامج التعشيش | فاست كام | ||
| الملحقات | مشعل | مجموعة واحدة من مصابيح البلازما | مجموعة واحدة من مصباح اللهب |
| المستهلكات | 10 مجموعات من الفوهات | 3 فوهات اللهب | |
| البعد | 3650*1600*1580mm | ||
| معلومات عن التعبئة | الوزن | 2000 كجم | |
|
|
| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علبة الكرتون |
| فترة التسليم: | 90 يومًا |
| طريقة الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على التوريد: | 1 مجموعة / مجموعات كل 15 ~ 35 يومًا |
آلة قطع البلازما جينيو GNGT هي عالية الكفاءة، عالية الدقة آلة قطع متعددة الوظائف. يعتمد إطار الجهاز هيكل لحام الفولاذ الكربوني،دقة عالية، الحجم القليل من الحثالة. يتم معالجة محاور X و Y و Z بدقة عالية لمنع التشوه. هيكل ناقل نقل مزدوج القيادة ، مجهز بمرفق عالية الدقة ومقلل خاص. الكابلات ،توفر محركات الخدمة من باناسونيك أو محركات الدقة الدقيقة طاقة التيار المتردد عالية العزم لضمان التشغيل السلس في السرعات العالية.
نظام القطع CNC قوي وبرنامج التعشيش، مع رسومات غنية يمكن أن تقطع بحرية الهندسة الطائرة، بما في ذلك الشرائح العمودية والأفقية،ولكن أيضا مع THC تلقائية للتكيف مع لوحة معدنية غير متساوية.
الجهاز لديه مجموعة متنوعة من أحجام الحزم لزيادة تركيب مشاعل القطع وتحسين كفاءة القطع.
بفضل التجميع المرن للسكك الحديدية الثقيلة ، يمكن تمديد طول قطع الآلة ، وتخفيض التكاليف المنخفضة يمكّن المؤسسة من تحقيق أقصى قدر من الأرباح.تصنيع عملية قطع المعدن بسيطة وسريعة، صلابة جيدة، قوة عالية، عملية مستقرة.
|
إطار الشرفة هيكل يدعم مشعل البلازما ويضمن حركه بدقة على طول محور X و Y. يتم استخدام صلب عالي الجودة لضمان استقرار الآلة. |
سكة الحديد المرشدة ذات المحورين مسؤولة عن حركة الشعلة على طول محور X و Y ، مجموعتين من الدلائل تضمنان قطع ثابت ودقيق ، مقاومة للاستنزاف لفترة طويلة. |
|
محرك الرف مسؤولة عن تحويل حركة الدوران للمحرك إلى حركة مستقيمة على طول السكة الحديدية، وضمان حركة دقيقة ومتسقة لتوفير قطع عالي الجودة. |
استخدام مزدوج للبلازما والشعلة يتم استخدام وظيفة قطع البلازما لقطع المعادن الرقيقة ، في حين أن وظيفة قطع اللهب تقطع المعادن الأكثر سماكة. |
آلة قطع البلازما من نوع Genuo GNPT، والتي تمتلك القدرة على تقديم قطع عالية الجودة مع الحد الأدنى من التشوه الحراري، تعمل باستخدام مشعل البلازما لتأين الغاز،خلق تيار بلازما عالي السرعة الذي يذوب ويفجر المعدنيمكن أن تعمل الآلة بسرعة عالية، ودقة قطع عالية، تصل إلى ± 0.5mm.
قطع البلازما هي أداة أساسية في صناعة المعادن، وتوفير قطع عالية الجودة مع أدنى قدر من التشوه وضمان الاتساق والدقة.السرعة وسهولة الاستخدام تجعلها مثالية لمجموعة متنوعة من تطبيقات القطع.
| النموذج | GNGT-6020-LGK120 | ||
| معلومات أساسية | طريقة القطع | البلازما | اللهب |
| حجم الجهاز | 3650*8000 ملم | ||
| مواد القطع | لوح معدني بالكامل | الفولاذ الخفيف / ذو الكربون العالي | |
| حجم القطع | 2000*6000 ملم | ||
| سمك القطع | طبقاً لمصدر البلازما | 6-200 ملم | |
| رحلات الرفع | ≤ 170 مم | ||
| سرعة السفر القصوى | 8000 ملم/دقيقة | ||
| قائمة التكوينات | دقة التشغيل | ≤ 0.05 ملم | |
| وحدة تحكم CNC | جهاز التحكم FangLing F2300B | ||
| أجزاء كهربائية | فرنسا شنايدر | ||
| التحكم التلقائي في الارتفاع | FL1621 | جسم رفع THC | |
| وضع محرك القيادة | المحركات والسائقات الخدمية اليابانية Panasonic | ||
| نظام القيادة | محرك مزدوج | ||
| خفيف | مكبر الكواكب APKE | ||
| طريقة القيادة | القيادة بالعجلات | ||
| ضغط الغاز | 0.4-0.7Mpa لقوة البلازما العادية | ||
| الإمدادات الخارجية | محور X،Y | رف عالية الجودة و 24 كيلوغرام من السكة الحديدية الخطية | |
| القوة | 220V/380V ((اختياري) | ||
| غاز القطع | الهواء المضغوط | الأكسجين + الإيثين ((بروبان)) | |
| ضغط الغاز | 0.4-0.7MPa | الأكسجين:0.5MPa غاز الوقود:0.1MPa | |
| البرمجيات | طريقة الاستيراد الرسومية | USB | |
| برامج البرمجة | أوتوكاد ((جميع ملفات dxf,dwg,CAM,NC) | ||
| برنامج التعشيش | فاست كام | ||
| الملحقات | مشعل | مجموعة واحدة من مصابيح البلازما | مجموعة واحدة من مصباح اللهب |
| المستهلكات | 10 مجموعات من الفوهات | 3 فوهات اللهب | |
| البعد | 3650*1600*1580mm | ||
| معلومات عن التعبئة | الوزن | 2000 كجم | |
